ATMOSS DIFERENCIAL REARMABLE 40A 4P 10KA TIPO AC 30mA

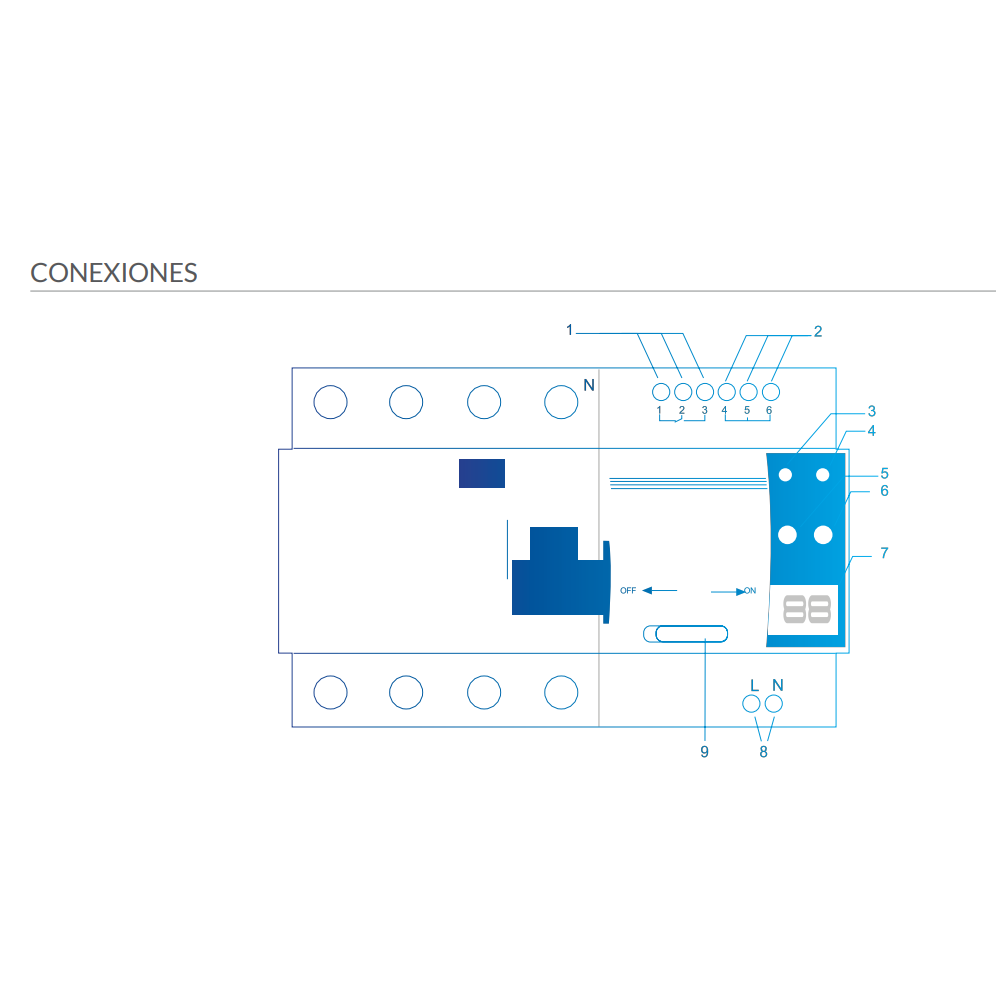

1. CONROL DE ALARMA

En caso de bloqueo del motor diferencial cambia su estado de 1-2NCa a 2-3NA

2. CONTROL REMOTO

Para activar el control de forma remota: puente entre 5-6 abre y puente entre 4-6 cierra.

3. RESET COUNTER

Pone a 0 el contador de disparos.

4. POWER

Indicador de estado: verde=operativo, rojo=bloqueado, rojo intermitente= disparo en fase rearme.

5. Nº de RESETEO

Programación de las veces de rearme antes del bloqueo (1-7)

6. DELAY RESET

Tiempo de retardo para el rearme (10-20 seg)

7. TRIP COUNTER

Contador de disparos. Indica el número de disparos que se han producido, se pone pulsando el botón “reset counter”.

8. AliMENTACIÓN DE RECONECTADORA (230Vca)

Se conecta aguas arriba del diferencial.

9. OFF-ON

Interruptor de encendido. Poner ON para activar la reconectadora. En OFF está desactivada y por tanto la función de

desconexión no está disponible. En caso de que la unidad reconectadora se encuentre en OFF, el diferencial seguirá funcionando

correctamente
